QJP不銹鋼深井潛水泵材料分析圖

時間：2014-5-18 來源：揚子江泵業 瀏覽數：681

典型應用
·清潔水、軟化水的循環和增壓
·供水、灌溉系統
·降低地下水位
·增壓
·各種工業用途
工作條件
·不含固體顆�；蚶w維的稀薄清潔的非腐蝕性液體
·液體溫度：高+35℃
·大工作壓力：38巴
·pH值：6.5—8.5
·大潛入深度不超過50米
NEMA電機
4”電機不銹鋼(連接法蘭分銅或不銹鋼兩種)
       單相：O.37kW至1.5kW
       三相：O.37kW至7.5kW
6”電機鑄鐵電機(標準配置)、不銹鋼電機(根據用戶需要)
       三相：4kW至37kW
8”電機鑄鐵電機(標準配置)、不銹鋼電機(根據用戶需要)
       三相：5.5kW至75kW

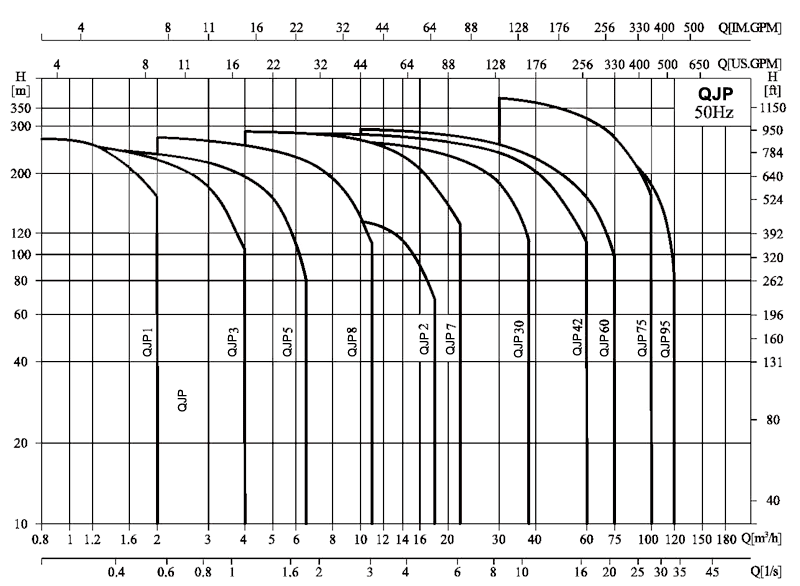

性能范圍：

產品范圍

說明	QJP1	QJP3	QJP5	QJP8	QJP12	QJP17	QJP30	QJP42	QJP60	QJP75	QJP95
額定流量(m³/h)	1	3	5	8	12	17	30	42	60	75	95
額定流量(l/s)	0.28	0.83	1.39	2.22	3.33	4.72	8.33	11.7	16.7	20.8	26.4
流量范圍(m³/h)	0.2～2	0.8～4	1～6.5	2～11	3～18	4～22	5～38	5～60	10～75	30～100	40～120
流量范圍(l/s)	0.06～0.56	0.22～1.1	0.28～1.8	0.56～3.1	0.83～5	1.11～6.1	1.39～10.6	1.39～16.7	2.8～20.8	8.3～27.8	11.1～33.3
大壓力	28	25	24	27	16	26	28	28	29	38	34
電機功率(kW)	0.37～2.2	0.37～3	0.37～4	0.75～7.5	1.5～7.5	0.55～15	1.1～22	1.1～37	2.2～37	7.5～75	9.2～75
高效率(%)	45	56	59	60	60	73	74	75	79	79	80
管螺紋連接	Rp1 1/4	Rp1 1/4	Rp1 1/2	Rp2	Rp2	Rp2 1/2	Rp3	Rp3	Rp4	Rp5	Rp5

曲線條件
·曲線公差符合ISO9906，附錄A
·所有曲線都基于50Hz，2850r/min或2900r/min測量值。
·所有測量都是用溫度20℃不含氣體的水進行的，曲線適用于運動粘度1mm2/s。在泵輸送的液體密度比水密度大時，必須相應的用較高輸出功率的電機。
·曲線粗細部分表示推薦的性能范圍。
·性能曲線包括諸如止回閥等可能產生的損失。
性能曲線
·Q/H：曲線表示額定轉速時的流量和揚程曲線。
·功率曲線：P2表示每級輸入功率，其曲線有完整型葉輪(1/1)和帶小葉輪型(2/3)。
·效率曲線：Eta表示泵的級效率。
材料

序號	名稱	材料	AISI	序號	名稱	材料	AISI
1	出水體	不銹鋼/SS304	AISI304	11	導流器	不銹鋼/SS304	AISI304
3	閥蓋	不銹鋼/SS304	AISI304	12	泵軸	不銹鋼/SS304/402/431	AISI304/402/431
5	出水導葉	不銹鋼/SS304	AISI304	13	支架	不銹鋼/SS304	AISI304
6	葉輪螺母	不銹鋼/SS304	AISI304	15	口環	PBT/NBR
7	葉輪	不銹鋼/SS304	AISI304	16	電纜護套	不銹鋼/SS304	AISI304
8	葉輪軸套	不銹鋼/SS304	AISI304	18	電機
9	導葉	不銹鋼/SS304	AISI304	21	進水隔套	石墨
10	拉緊件	不銹鋼/SS304	AISI304	31	聯接套	不銹鋼/SS304	AISI304
