一、選型條件

1. 輸送介質的物理化學性能
輸送介質的物理化學性能直接影響泵的性能、材料和結構，是選型時需要考慮的重要因素。介質的物理化學性能包括：介質名稱、介質特性（如腐蝕性、磨蝕性、毒性等）、固體顆粒含量及顆粒大小、密度、粘度、汽化壓力等。必要時還應列出介質中的氣體含量，說明介質是否易結晶等。
2. 工藝參數
工藝參數是泵選型的重要依據，應根據工藝流程和操作變化范圍慎重確定。
（1）流量Q流量是指工藝裝置生產中，要求泵輸送的介質量，工藝人員一般應給出正常、小和大流量。
泵數據表上往往只給出正常和額定流量。選泵時，要求額定流量不小于裝置的大流量，或取正常流量的1.1～1.15倍。
（2）揚程H指工藝裝置所需的揚程值，也稱計算揚程。一般要求泵的額定揚程為裝置所需揚程的1.05～1.1倍。
（3）進口壓力Ps和出口壓力Pd進、出口壓力指泵進出接管法蘭處的壓力，進出口壓力的大小影響到殼體的耐壓和軸封的要求。
（4）溫度T指泵的進口介質溫度，一般應給出工藝過程中泵進口介質的正常、低和高溫度。
（5）裝置汽蝕余量NPSHa也稱有效汽蝕余量。
（6）操作狀態操作狀態分連續操作和間歇操作兩種。
3. 現場條件
現場條件包括泵的安裝位置（室內、室外），環境溫度，相對濕度，大氣壓力，大氣腐蝕狀況及危險區域的劃分等級等條件。

二、泵類型的選擇

泵的類型應根據裝置的工藝參數、輸送介質的物理和化學性質、操作周期和泵的結構特性等因素合理選擇。圖2-2為泵類型選擇框圖，可供選型時參考。根據該框圖可以初步確定符合裝置參數和介質特性要求的泵類型。離心泵具有結構簡單，輸液無脈動，流量調節簡單等優點。因此除以下情況外，應盡可能選用離心泵。
（1）有計量要求時，選用計量泵。
（2）揚程要求很高，流量很小且無合適小流量高揚程離心泵可選用時，可選用往復泵；如汽蝕要求不高時也可選用旋渦泵
（3）揚程很低，流量很大時，可選用軸流泵和混流泵。
（4）介質粘度較大（大于650～1000mm2/s）時，可考慮選用轉子泵或往復泵；粘度特別人時，可選用特殊設計的高粘度轉子泵和高粘度往復泵。
（5）介質含氣量>5％，流量較小且粘度小于37.4mm2/s時，可選用旋渦泵。如允許流量有脈動，可選用往復泵。
（6）對啟動頻繁或灌泵不便的場合，應選用具有自吸性能的泵，如自吸式離心泵、自吸式旋渦泵、容積式泵等。

三、泵系列和材料的選擇

泵的系列是指泵廠生產的同一類結構和用途的泵，如IS型清水泵，Y型油泵，ZA型化工流程泵，SJA型化工流程泵等。當泵的類型確定后，就可以根據工藝參數和介質特性來選擇泵的系列和材料。
如確定選用離心泵后.可進一步考慮如下項目：
①根據介質特性決定選用哪種特性泵，如清水泵、耐腐蝕泵，或化工流程泵和雜質泵等等。介質為劇毒、貴重或有放射性等不允許泄漏物質時，應考慮選用無泄漏泵（如屏蔽泵、磁力泵）或帶有泄漏液收集和泄漏報警裝置的雙端面機械密封。如介質為液化烴等易揮發液體應選擇低汽蝕余量泵，如筒型泵。
②根據現場安裝條件選擇臥式泵、立式泵（含液下泵、管道泵）。
③根據流量大小選用單吸泵、雙吸泵，或小流量離心泵。
④根據揚程高低選用單級泵、多級泵，或高速離心泵等。
以上各項確定后即可根據各類泵中不同系列泵的特點及生產廠的條件，選擇合適的泵系列及生產廠。如確定選用單級臥式化工流程泵，可考慮選用沈陽水泵廠的SJA型，大連耐酸泵廠的CZ型、ZA型，以及國內通用設計的IH型化工流程泵等等。

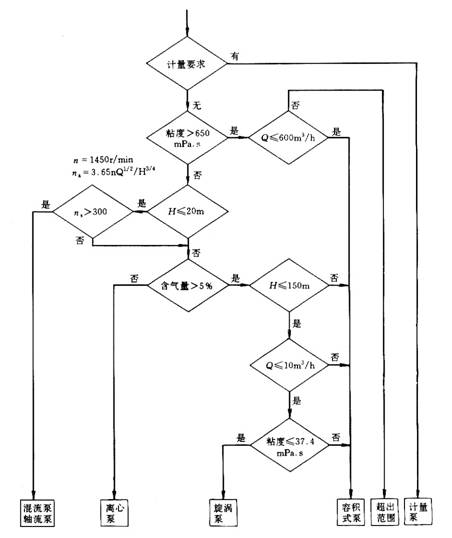

泵類型選擇框圖

注：本框圖僅供一般情況時參考
后根據裝置的特點及泵的工藝參數，決定選用哪一類制造、檢驗標準。如要求較高時，可選APl 610標準，要求一般時，可選GB 5656（ISO 5199）或ANSI B73.1M標準。
如確定選用計量泵后，可進一步考慮如下項目：
①當介質為易燃、易爆、劇毒及貴重液體時，常選用隔膜計量泵。為防止隔膜破裂時，介質與液壓油混合引起事故，可選用雙隔膜計量泵并帶隔膜破裂報警裝置。
②流量調節一般為手動，如需自動調節時可選用電動或氣動調節方式。

四、泵型號的確定泵的類型、系列和材料選定后就可以根據泵廠提供的樣本及有關資料確定泵的型號（即規格）。
1.容積式泵型號的確定
（1）工藝要求的額定流量Q和額定出口壓力戶的確定
額定流量Q一般直接采用大流量，如缺少大流量值時，取正常流量的1.1～1.15倍。額定出口壓力P指泵出口處可能出現的大壓力值。
（2）查容積式泵樣本或技術資料給出的流量[Q]和壓力[P]
流量[Q]指容積式泵輸出的大流量�？赏ㄟ^(guò)旁路調節和改變行程等方法達到工藝要求的流量。壓力[P]指容積式泵允許的大出口壓力。
（3）選型判據
符合以下條件者即為初步確定的泵型號。
流量Q≤[Q]，且Q愈接近[Q]愈合理；壓力P≤[P]，且尸愈接近[P]愈合理。
（4）校核泵的汽蝕余量
要求泵的必需汽蝕余量NPSHr小于裝置汽蝕余量NPSHa，如不合乎此要求，需降低泵安裝高度，以提高NPSHa值；或向泵廠提出要求，以降低NPSHr值；或同時采用上述兩方法，終使NPSHr＜NPSHa—安全裕量S。
當符合以上條件的泵不止一種時，應綜合考慮選擇效率高、價格低廉和可靠性高的泵。
2.離心泵型號的確定
（1）額定流量和揚程的確定
額定流量一般直接采用大流量，如缺少大流量值時，常取正常流量的1.1～1.15倍。額定揚程一般取裝置所需揚程的1.05～1.1倍。對粘度＞20mm2/s或含固體顆粒的介質，需換算成輸送清水時的額定流量和揚程，再進行以下工作。
（2）查系列型譜圖
按額定流量和揚程查出初步選擇的泵型號，可能為1種，也可能為2種以上。
（3）校核
按性能曲線校核泵的額定工作點是否落在泵的高效工作區內；校核泵的裝置汽蝕余量NPSHa—必需汽蝕余量NPSHr是否符合要求。當不能滿足時，應采取有效措施加以實現。
當符合上述條件者有2種以上規格時，要選擇綜合指標高者為終選定的泵型號。具體可比較以下參數：效率（泵效率高者為優）、重量（泵重量輕者為優）和價格（泵價格低者為優）。
