2X型旋片式真空泵安裝方法

時間：2013-1-11 來源：揚子江泵業 瀏覽數：643

一、2X型旋片式真空泵概述：

該旋片式真空泵系雙級偏心式旋片結構。它有偏心裝置，泵孔內的轉子及轉子槽內旋片，轉子帶動旋片旋轉時，旋片緊粘腔壁把進排氣口分割開來，并使進氣積腔容積周期性地?cái)U(kuò)大而吸氣，排氣腔容積則周期性縮小氣體，推開排氣，從而獲得真空。2X型旋片式真空泵同國內同類產品相比，耗電少，真空度高，噪音低，外觀美觀，重量輕等優點.各種2X型旋片式真空泵的外形和結構是基本相同的，泵由電機經三角皮帶傳動到轉子。電動機和泵用螺釘卡板固定在底盤上。
　　 2X型旋片式真空泵由泵體、高轉子、低轉子、前端板、后端板、高轉片、低轉片、排氣閥、排氣罩、視鏡等零部件組成。
　　在2X型旋片式真空泵泵體內壓入一個中隔板、將泵殼分成高低真空室，各室都有排氣門，高真空室排氣與低真空室進氣相通。高轉子前端伸出前軸；后端伸出后軸。前軸通過前端板的軸承支持、經過油密封室而伸出前端板外：后軸由中隔板上的軸承支持。而伸入低真空室內，低真空室轉子則裝在后軸上、故高低轉子均由前軸帶動。高低轉子都有對開的槽子，呈“T”形的旋片由彈簧開而裝于槽內。2X型旋片式真空泵的進氣口處有過濾網，而排氣口處有擋油網，視鏡左邊有摻氣閥，下邊有放油塞。

二、2X型旋片式真空泵應用領域：

1、2X型旋片式真空泵是用以抽除特定密封容器內的氣體，使該容器獲得一定真空的基本設備，由于現代科學技術的高度發展，真空泵的應用遍及各個科學領域和各種企業事業單位，可供冶金、化工、輕工、石油、醫療、制藥、印染、電器、電真空、半導體、食品、原子能、紡織等科研機關、大專院校、工礦企業作科研和生產與教學之用。
2、由于2X型旋片式真空泵是用黑色金屬制造，而且比較精密，整個泵的工作都是聯系在一起的，所以2X型旋片式真空泵不適用于抽除含氧過高的、有毒的、有爆炸性的浸蝕黑色金屬的和對真空油起化學作用的各種氣體，也不可做為壓縮機和輸送泵使用。如有氣鎮裝置的泵，可抽除一定地的可凝汽體。
3、2X型旋片式真空泵可以用來直接獲得真空度在10~3托以下的真空作業，以及配合其它真空作業之用。
4、2X型旋片式真空泵一般在不低于5℃的室溫及不高于90%的相對溫度的環境內使用。

三、2X型旋片式真空泵的性能參數表：

型號			2X-2	2X-4A	2X-8A	2X-8	2X-15A	2X-15	2X-30	2X-70
抽氣速度（L/S）			2	4	8		15		30	70
極限真空	關氣鎮 開氣鎮	Pa(Torr)	6×10-2(≤5×10-4)110
			6×10-1(5×10-3)						(≤1×10)
電動機功率(KW)			0.37	0.55	1.1		1.5		3	5.5
溫升（℃）			≤40
進氣口徑			18	25	40		40		65	80
轉速(r/min)			450		590					420
用油量(L)			0.7	1.0	2.0		2.8		3.0	4.2
噪聲dB(A)			68	≤68	≤70		≤75		≤78(～70)	≤80(～75)
外形尺寸			56×31×39	56×34×37	79×43×54		79×53×54		78×50×56	91×65×70
適用電磁閥型號			DDC-JQ25		DDC-JQ40				DDC-JQ65	DDC-JQ80
重量			58	55	80		110		232	330
冷卻方式			自然冷卻			水冷	自然冷	水冷
冷卻水量(L/min)			-			＞0.5	-	＞0.8	＞1	＞2

2X型旋片式真空泵注意：

（1）真空度是指被抽容器內剩余氣體壓強，以分壓強為我廠出廠標準，總壓強為輔助標準，熱偶計測的是各種蒸汽和永久氣體的總壓強，而麥?zhǔn)媳碇荒軠y(cè)出永久氣體占的分壓強，故二表的數值有一定的差異。
（2）抽速度是根據幾何尺寸算出的在大氣壓強j時,實際抽速與幾何抽速基本相符合,在各種不同的壓強時,抽速有一定下降,抽速與壓力關系見圖4。
（3）溫升是指泵溫穩定后，在排氣閥門處的油的溫度與室溫之差。
（4）2X型旋片式真空泵型號表示方法：列2X—8，2代表雙級泵，X代表旋片式真空泵，一橫線后面的數字8代表每秒鐘的抽速。

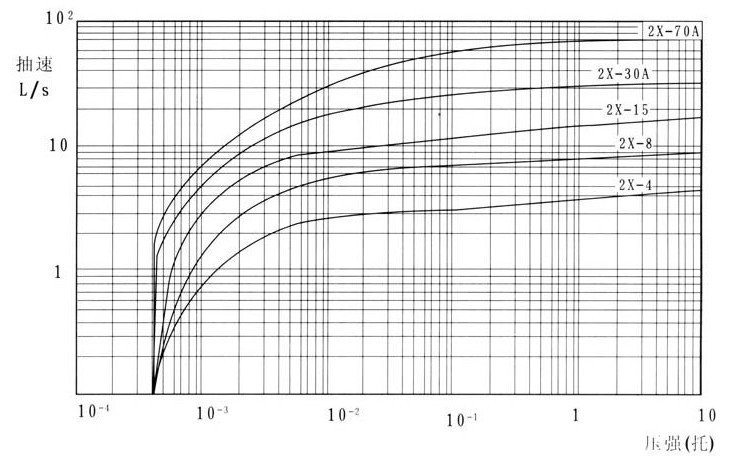

四、2X型旋片式真空泵的性能曲線圖：

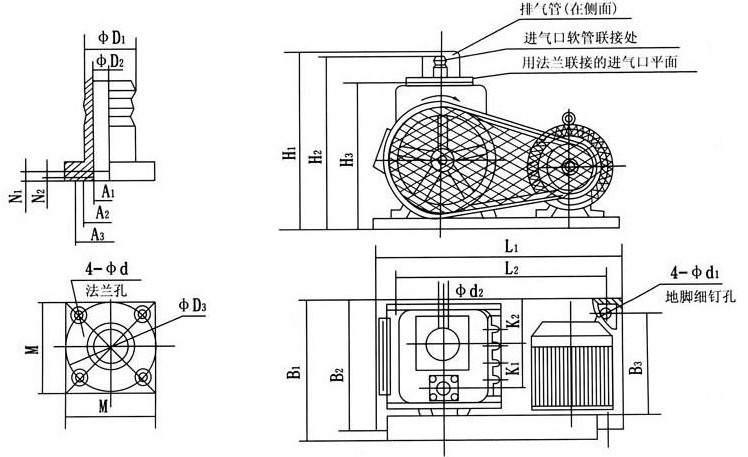

五、2X型旋片式真空泵安裝尺寸：

代號型號	φD1	φD2	φD3	Al	A2	A3	N1	N2	M	φd	H1	H2	H3	L1	L2	L3	B1	B2	B3	K1	K2	φdl	φd2
2X-1	27	20	50	23	30	34	3	3	48	5.5	270	265	230	435	352	135	250	215	157	60		11	20
2X-2	30	25				45	3	3	55	6	270	260		400	380		260	260	200			10	25
2X-4	32	28	55	31	35	45	4	3	55	6.5	340	327	267	520	480	119	300	260	200	82	105	11	25
2X-8	41	34	64	38	42.5	52.5	4	3	64	7	360	380	302	560	520	130	328	280	210	88	112	11	32
2X-15	56.5	36	105	54	70	80	5	3	100	11	540	511	340	772	736	170	542	492	364	120	80	14
2X-30	85	65	105	75	85	93	5	3	100	9	560	550	463	780	730	185	500	390	340	140	136	16
2X-70		80	125	96	105	113	6	3	130	9	692	680	556	908	848	210	650	530	470	176	144	20	G3

二、2X旋片真空泵安裝方法：

1、拆箱后小心取出旋片真空泵體、備附件及說明書并保管好作日后備用。除去填充物，擦凈泵的表面灰塵、垢。按裝箱單清點數目。

2、旋片真空泵安裝在環境清潔、通氣良好，光線充足符合第4條要求的室內。根據使用情況泵應安裝在有一定寬裕的場地，以便于操作維護。旋片真空泵的外形尺寸見。可以放置在堅實平坦的地面上，不需特別的地基，如需固定可另加螺釘與基礎固牢，地腳螺釘尺寸見。旋片真空泵如靠近精密儀表使用時，應考慮增加防震裝置。

3、將被抽容器用真空軟管或法蘭與旋片真空泵相聯結，如用法蘭聯接時，法蘭上應有橡膠圈槽，形式及尺寸見上圖聯接被抽容器的管徑不應小于泵進氣口直徑，管通宜短，接頭宜少，否則影響抽速，管道和接頭的漏氣量應小。被抽容器的氣體量應與泵的抽速相適應。在泵與被抽容器之間建議裝上一個真空閥，以便控制氣體流量。對于泵并建議裝上一個放氣閥（或電磁閥）以便停車時對泵放氣,能防止返油以及容易起動。

4、按照電機標牌所示電壓和接線方式接上電源，并建議采用保險裝置以免超載，判明電機旋轉方向，應與旋片真空泵上箭頭方向一致。取下排氣塞裝上排氣罩，或?qū)⑴潘焐系奶鬃尤∠�。旋片真空泵需冷卻者接上水源。

5、如必須使旋片真空泵抽除有毒的及腐蝕黑色金屬的氣體、對真空油起化學變化的氣體、及超過常溫和有塵埃的氣體時，應在進氣管道上加裝中和、冷卻、過濾等有關裝置配合使用，否則將影響旋片真空泵使用性能和壽命。抽除對人體有害的氣體時，應安上相應的管道，將排出氣體引至室外遠離工區進行處理。

注：安裝時應小心，防止鐵屑、污物、塵埃等落入旋片真空泵內
