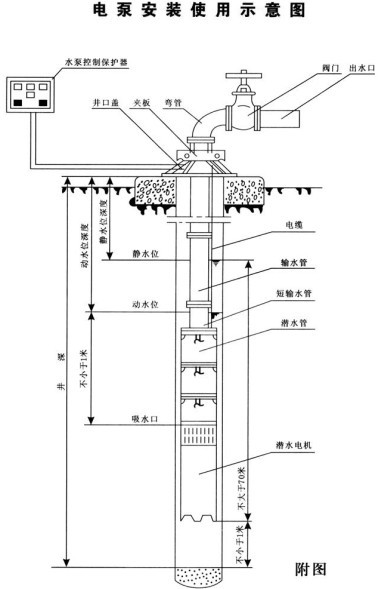

QJ型多級潛水泵┃深井泵安裝示意圖：

潛水泵型號	泵座型號	L2(m)	L3(mm)	L4(mm)	電機型號	De（mm）
150QJ10-62/7	SQ01-96-50	43	1225	905	YQS2-150-4	150
150QJ10-79/9		55	1485	905	YQS2-150-4
150QJ10-97/11		67	1745	940	YQS2-150-5.5
150QJ10-114/13		79	2005	975	YQS2-150-7.5
150QJ10-158/18		109	2655	985	YQS2-150-9.2
150QJ10-202/23		142	3305	1060	YQS2-150-11
150QJ10-246/28		172	3955	1170	YQS2-150-13
150QJ10-290/33		202	4605	1210	YQS2-150-13
150QJT20-28/4	SQ01-96-50	19	835	845	YQS2-150-3	150
150QJT20-35/5		25	965	905	YQS2-150-4
150QJT20-56/8		40	1355	940	YQS2-150-5.5
150QJT20-70/10		49	1615	975	YQS2-150-7.5
150QJT20-98/14		67	2135	985	YQS2-150-9.2
150QJT20-119/17		82	2525	1170	YQS2-150-13
150QJT20-154/22		106	3175	1210	YQS2-150-15
150QJT32-32/4	SQ01-96-100	21	792	940	YQS2-150-5.5	175
150QJT32-48/6		33.5	1008	975	YQS2-150-7.5
150QJT32-56/7		38.5	1116	985	YQS2-150-9.2
150QJT32-72/9		51	1332	1060	YQS2-150-11
150QJT32-80/10		55	1440	1170	YQS2-150-13
150QJT32-96/12		66	1556	1190	YQS2-150-15
150QJT32-120/15		83.5	1980	1250	YQS2-175-18.5	200
150QJT32-144/18		101	2324	1280	YQS2-175-22
150QJT32-166/21		116	2628	1300	YQS2-175-25
175QJ40-26/2	SQ01-96-100	19	663	940	YQS2-150-5.5	175
175QJ40-39/3		25	817	985	YQS2-150-9.2
175QJ40-52/4		37	971	1060	YQS2-150-11
175QJ40-65/5		46	1125	1170	YQS2-150-13
175QJ40-91/7		64	1433	1055	YQS2-175-18.5
175QJ40-104/8		73	1587	1135	YQS2-175-22
175QJ40-117/9		82	1741	1190	YQS2-175-25
175QJ50-24/2	SQ01-96-100	19	663	940	YQS2-150-5.5	175
175QJ50-36/3		25	817	985	YQS2-150-9.2
175QJ50-48/4		34	971	1060	YQS2-150-11
175QJ50-60/5		43	1125	1170	YQS2-150-13
175QJ50-84/7		55	1433	1055	YQS2-175-18.5
175QJ50-96/8		67	1587	1135	YQS2-175-22
175QJ50-108/9		76	1741	1190	YQS2-175-25
175QJ60-20/2	SQ01-96-100	16	663	940	YQS2-150-5.5	175
175QJ60-30/3		22	817	985	YQS2-150-9.2
175QJ60-40/4		28	971	1060	YQS2-150-11
175QJ60-50/5		37	1125	1170	YQS2-150-13
175QJ60-70/7		49	1433	1055	YQS2-175-18.5
175QJ60-80/8		58	1587	1135	YQS2-175-22
175QJ60-90/9		64	1741	1190	YQS2-175-25
200QJ80-22/2	SQ01-96-100	16	726	875	YQS2-200-7.5	200
200QJ80-33/3		22	914	950	YQS2-200-11
200QJ80-44/4		31	1102	985	YQS2-200-15
200QJ80-55/5		40	1290	1055	YQS2-200-18.5
200QJ80-66/6		46	1478	1135	YQS2-200-22
200QJ80-88/8		61	1854	1270	YQS2-200-30
200QJ80-99/9		70	2042	1365	YQS2-200-37
200QJ80-121/11		85	2418	1425	YQS2-200-45
250QJ125-32/2	SQ01-96-150	22	792	1040	YQS2-250-18.5	250
250QJ125-64/4		46	1156	1200	YQS2-250-37
250QJ125-96/6		67	1514	1335	YQS2-250-55
250QJ125-128/8		91	1872	1525	YQS2-250-75
250QJ125-160/10		112	2230	1670	YQS2-250-90
250QJ125-192/12		136	2588	1740	YQS2-250-110
250QJ140-30/2	SQ01-96-150	22	798	1040	YQS2-250-18.5	250
250QJ140-60/4		43	1156	1200	YQS2-250-37
250QJ140-90/6		64	1514	1335	YQS2-250-55
250QJ140-120/8		85	1872	1525	YQS2-250-75
250QJ140-150/10		106	2230	1670	YQS2-250-90
250QJ140-180/12		127	2588	1740	YQS2-250-110
250QJ170-28/2	SQ01-96-150	22	792	1040	YQS2-250-18.5	250
250QJ170-56/4		40	1156	1200	YQS2-250-37
250QJ170-84/6		61	1514	1335	YQS2-250-55
250QJ170-112/8		79	1872	1525	YQS2-250-75
250QJ170-140/10		100	2230	1670	YQS2-250-90
250QJ170-168/12		118	2588	1740	YQS2-250-110
300QJ160-50/2	SQ01-96-150	37	875	1200	YQS2-250-37	300
300QJ160-75/3		52	1075	1335	YQS2-250-55
300QJ160-100/4		70	1275	1525	YQS2-250-75
300QJ160-125/5		88	1475	1670	YQS2-250-90
300QJ160-150/6		106	1675	1729	YQS2-250-110
300QJ160-175/7		124	1875	1903	YQS2-250-132
300QJ200-20/1	SQ01-96-150	16	675	1040	YQS2-250-18.5	300
300QJ200-40/2		28	875	1200	YQS2-250-37
300QJ200-60/3		43	1075	1335	YQS2-250-55
300QJ200-80/4		57	1275	1525	YQS2-250-75
300QJ200-100/5		70	1475	1670	YQS2-250-90
300QJ200-120/6		85	1675	1726	YQS2-250-110
300QJ200-140/7		100	1875	1903	YQS2-250-132
350QJ320-30/1	SQ01-96-200	25	795	1240	YQS2-250-45	350
350QJ320-60/2		49	1073	1661	YQS2-250-90
350QJ320-90/3		73	1351	2003	YQS2-300-140
350QJ320-120/4		100	1629	2134	YQS2-300-180

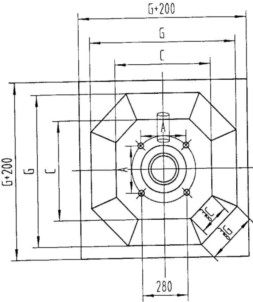

泵座尺寸		SQ01-96-50	SQ01-96-100	SQ01-96-150	SQ01-96-180	SQ01-96-200
水泥 基礎 尺寸 (mm)	A	190	220	325	325	340
	B	220	250	310	380	380
	C	400	400	550	550	570
	G	500	500	650	650	670
	H	320	320	360	360	360
泵座 尺寸 (mm)	L0	105	150	270	270	250
	Ø1	165	220	295	295	340
	Ø2	102	158	220	220	266
	Ø3	50	100	18	180	200
	Ø4	125	180	255	255	295
	n-Ø5	4- Ø17.5	8- Ø17.5	8- Ø17.5	8- Ø17.5	8- Ø23
L1(mm)		160	200	230	230	250

注：1、  基礎下部必須有足夠大的面積以防基礎下沉。
        2、  Ø150mm的孔為測量動、靜水位之測量孔，不用時應加蓋及用鎖固定。
        3、  井管必須伸出基礎孔表面高約25mm，并安放Ø20mm的瀉管，以防止污水流入井內。
        4、  基礎上4根地腳螺栓均為M16×300（GB799-88）。
        5、  水泥基礎處井管外應繞上Ø20～Ø25mm的草繩，如基礎下沉時，井管可不受影響。
