FPZ型自吸式塑料離心化工泵結構圖

時間：2013-4-5 來源：揚子江泵業 瀏覽數：576

一、FPZ型系列自吸式離心泵結構與特點：

　　FVZ、FPZ耐腐蝕離心自吸泵,采用聚偏二氟乙烯(PVDF)、增強聚內烯(RPP)一次注塑成型。機械強度高,耐腐蝕性能強,結構上有獨具一格的笠學性,泵腔內設有吸液室、儲液室、回液止回室、氣液分離室、回流孔。只需在第一次開機前灌注引液,以后不必重復灌注引液,吸入管安裝液下底閥,工作時機械密封不需另加冷卻水冷卻,操作簡便、安全無泄漏,是取代液下泵的佳產品,適用于-40℃~+120℃(PVDF)和-14℃~+80℃(RPP)的各種腐蝕性介質的輸送。

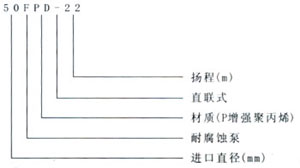

二、FPZ型系列自吸式離心泵型號說明：

三、FPZ型系列自吸式離心泵規格及技術參數：

型　號	流　量 m3/h	揚　程 m	轉　速 r/min	自吸高度 m	自吸時間 s/m	功　率 KW	進出口徑 mm	與電機軸聯接形式	重量 kg
25fv(p)z-10	2.5	10	2900	3	60	0.75	1 1/2	軸聯 式	14
32fv(p)z-11	3.5	11		3	60	0.75	1 1/2	軸聯 式	14
40fv(p)z-18	11	18		4	60	1.5	40/32	軸聯 式	50
50fv(p)z-20	13	20		4	60	2.2	50/40	軸聯 式	58

四、FPZ型系列自吸式離心泵安裝使用注意事項:

　　1、泵在安裝使用前(由于長途運輸)必須仔細檢查各部緊固件是否松動,若有松動應重新緊固,檢查泵軸與電機軸的同心度,如有偏離必須校正。
　　2、安裝管道不可直接支撐在泵的進出口法蘭上,必須另設支撐點,以防變形損壞。進口管路要改盡量少管,路路水力損失,90。彎頭不得超過兩個,吸入管不得漏氣,否則會影響抽真空吐液時間或出現不吐液及流量、揚程不足。
　　3、第一次使用開機前打開注液蓋,將引液注滿泵體,并將注液蓋擰緊,不得漏氣,嚴禁脫液空轉及反轉。
　　4、有支架軸承箱的泵,使用前必須加注冷卻機油至視鏡面的一半,否則要燒壞軸承,并要定期更換機油。
　　5、輸送液不能否有泥沙或較長軟纖維,以防堵塞損壞葉輪及機械密封。
　　6、泵的出口應裝閥門,先關閥再停機,先開機再開閥。

五、FPZ型系列自吸式離心泵保養及維修:

　　 1、使用一段時間后,發現機械密封端面泄漏,是端面磨損所致,應詢整動環,放松不銹鋼半圓的兩顆螺釘,適用向前推進,用手旋轉泵軸以輕松無阻力為佳,過松會產生泄漏,過緊易磨損影響機械密封的壽命。
　　 2、每天連續開機8~16個小時佳。24小時連續運轉的應有備件,定期更換維修,更換期一般為二至三個月,到期都應拆下來檢修。不影響生產,非連續運轉生產的可隨時檢修。
　　 3、輸送介質比生大于1.2時應另配電機,否則將影響揚程或?qū)е码姍C燒壞。
　　 4、拆卸順序為:卸下電機、支架、底板螺釘、卸下機械密封罩,冷卻水咀、松開動環卡環螺栓,靜環壓板螺栓、前后泵蓋螺栓,將葉輪軸拉桿緊定螺釘擰松,擰出3~5mm,用鐵錘敲打拉桿,將葉輪打松后,卸下拉桿、葉輪和機械密封,在卸機械密封件時應手工操作,不可用金屬工具敲打,嚴防損壞。
　　 5、檢修:清除泵殼、前后泵蓋、葉輪、機械密封組件內的污物,并沖刷干凈,無損壞的可繼續使用,檢查機械密封兩端面有無損壞,動環端面磨損或劃傷較少的可用細金相砂放在平板上進行磨平,可繼續使用。

六、FPZ型系列自吸式離心泵安裝尺寸示意圖:

尺寸型號	L	L1	L2	L3	L4	B	B1	B2	H	H1	H2	D1	D2	n-d
25fv(p)z-10 32fv(p)z-11	520	100	325	150	50	310	190	35	155	130	130	1 1/2	1 1/2	/
40fv(p)z-18	740	255	355	105	70	300	220	52	290	220	260	95	95	12
50fv(p)z-20	760	255	355	105	70	300	220	52	290	220	260	95	95	12
