恒壓變頻供水設備選型依據

時間：2013-4-21 來源：揚子江泵業 瀏覽數：1163

一、恒壓供水設備概述
　　全自動恒壓供水設備，是我公司結合消防和生活、生產用水的特點，研制生產的具有國外先進水平的新一代產品，采用微型計算機可編程控制技術，根據供水管網和水源的多種情況，由微型計算機控制調節各種復雜的工作，實現了智能化供水。
　恒壓變流量供水裝置，是非常理想的一種節能供水設備，節能效果好，結構緊湊，占地面積小，運行穩定可靠，使用壽命長，方案設計靈活，供水壓力可調，流量可大可小，完全可以取代水塔、高位水箱及各種氣壓式供水設備，可徹底免除水質的二次污染。
　　恒壓供水設備亦用于改造原有老式泵房設備，改造后同樣可以達到高效節能、自動恒壓供水的目的。

二、恒壓供水設備介紹

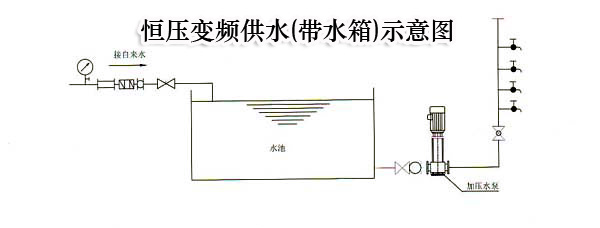

     恒壓給水設備是一種新型的變頻式恒壓給水設備，由水泵機組控制設備、增壓穩壓設備三大部分組成。供水能力由水泵機組決定，系統的協調運行由控制系統控制，增壓穩壓設備主要作用是貯能保壓，應付少量供水以及正常的管道泄漏，同時也是實行自動控制不可缺少的一部分。大量用水時，管網壓力下降，水泵自動啟動供水。
    恒壓給水設備根據工作方式的不同時可分為氣壓自動給水設備和變頻調整恒壓給水設備，各有特點。廣泛應用于生活、消防、生產、噴淋等到多種領域。
      水泵是給水設備的基礎，是給水設備顯現其供水能力的根本保證，為給水設備配套的水泵是通用的，可以是各種流量、揚程式合適的泵類。按照流量、揚程式的需要產品可以1~4或更多的水泵并聯運行，水泵機組與另外一套增壓穩壓電源壓設備（水流量泵組）作為在小流量范圍內與主泵切換運行，以提供效率，進一步降低能源。
      根據設備的工作方式不同可分為生活型、消防型、噴淋型和生活消防共用型號等形式。

三、恒壓供水設備產品特點
　　智能型恒壓供水設備經濟衛生、節能效果顯著，實踐證明：使用智能型無負壓變頻給水設備可節省50％以上的興建水池費用，與其它供水設備相比，可節電20％～50％；
　　智能型變頻恒壓供水設備安裝簡便、節省占地面積。供水罐的制造、檢驗均符合GB150《鋼制壓力容器》的規定，但因罐內不儲存壓縮氣體，所以不須列入壓力容器的管理范疇。罐的內壁采用了先進的“防腐處理”，防腐材料符合衛生部標準；
　　智能型恒壓供水設備可作任何生活、工業用水，也可作中央空調系統、自來水廠增壓、農田灌溉、污水處理、人造噴泉、消防用水，可配置任意型號的水泵。若用戶有特殊要求，可協商定制；智能型變頻恒壓供水設備采用了先進的變頻控制技術，具有軟啟動，有過載、短路、過壓、欠壓、缺相、過熱和失速保護等功能。在異常情況下進行信號報警、自檢、故障判斷等，還可根據用水量的高低自動調節供水流量；
　　智能型恒壓供水設備可根據自來水管網壓力穩定情況，配置小型氣壓罐，避免水泵頻繁啟動，以延長設備使用壽命，其蓄能、穩壓性能更加顯著；

四、恒壓給水設備特點
1、恒壓給水設備能自動24小時維持恒定壓力，并根據壓力信號自動啟動備用泵，無級調整壓力，供水質量好，與傳統供水比較，不會造成管網破裂及水龍頭共振現象。
2、動平滑，減少電機水泵的沖擊，延長了電機及水泵的使用壽命，避免了傳統供水中的水錘現象。
3、采用變頻恒壓供水保護功能齊全，運行可靠，具有欠壓、過壓、過流、過熱等保護功能。
4、系統配置可實現全自動定時供水,徹底實現無人值守自動供水.控制系統具有故障報警和顯示功能,并可進行工變頻轉換,應急供水。
5、系統根據用戶用水量的變化來調節水泵轉速，使水泵始終工作在高效區，當系統零流量時,機組進入休眠狀態,水泵停止，流量增加后才進行工作,節電效果明顯，比恒速水泵可節電23%-55%。
6、變頻恒壓供水設備不設樓頂水池，既減少建筑物的造價，又克服了水源二次污染，氣壓波動大，水泵啟動頻繁和建造水塔一次性投資大，施工周期長，費用高等缺點。
7、整套設備只需一組控制柜和水泵機組，安裝非常方便，占地面積少。
8、本設備采用全自動控制，操作人員只需轉換電控柜開關，就可以實現用戶所需工況，操作簡單。

五、恒壓供水設備說明
    一、增壓穩壓設備根據1996年8月中華人世共和國建設部[1996]108號文進行開發設計的新型增壓穩壓設備，同時符合98S205（原98S176）的規定。
    二、本增壓穩壓設備為解決臨時高壓消防給水系統所設的高位消防水箱，其設置高度滿足不了該系統不利點靜水壓時應設增壓設施的要求，設計編制了為消防專用的增壓穩壓設備（以下簡稱“設備”）。
    三、本設備適用于多層和高層建造工程有增壓設施要求的消火栓給水系統及濕式自動噴水滅火系統等各類消防給水、生活給水系統。
    四、“設備”由隔膜式氣壓罐、水泵、電控箱、儀表、管道附件等組成。
    五、本設備遵照《譏層民用建筑設計防火規范》（簡稱《高規》）GB50045-95及《氣壓給水設計規范》、CECS76：95規定的有關技術參數進行設計。

六、恒壓供水設備選型依據

   選擇一套恒壓給水設備的基本依據是設計的供水流量和供水壓力（水的揚程），另外還需考慮到用途的流量變化類型。
    連續型：一天內很少有流量為零的時候，或本身管網的正常泄漏就保持有一定的流量，例如，大型賓館，飯店工礦企業的加壓系統等。
    間歇型：用水低谷時間較長且流量很小或為零，例：小型辦公樓、寫字樓、商住樓、各類住宅，及生產用水等同時還應考慮在供水的某一段時間內流量的變化，以及不同季節流量的變化、不同地區用水的不同等多方面的因素。
    消防給水設備以及噴淋給水設備一般應選擇氣壓式給水設備，因其長期處于系統保壓狀態，無流量的變化，氣壓式給水設備可以應付一般的管內的泄漏，并增加一臺小流量的副泵，平時就無需啟動主泵，節省能源。
    生活給水設備選擇變頻給水設備或氣壓式給水設備都可，兩者各有優點。
    變頻給水設備的優點：可以恒壓給水并且恒壓值在一定范圍內可調整恒壓精度一般小于0.02MPa，變頻調速是一種高效節能降耗的方法與通常的氣壓給水設備相比平均節能20%，此外，變頻啟動的沖擊電流小以及泵的盍沖擊也小，在低速運轉時噪聲小。
氣壓式給水設備的優點：造價相對低廉，控制系統的技術簡單，服務方便，維修簡易。

七、恒壓供水設備有關設計技術條件
    1、氣壓水罐工作壓力：0.6MPa、1.0MPa、1.6MPa。
    2、氣壓水罐的消防儲水容積大于：150L、300L、450L。
    3、氣壓水罐的穩壓水容積大于50L。
    4、氣壓水罐的緩沖水容積壓差為0.02~0.03MPa,穩壓水容積壓差為0.05~0.06MPa。
    5、工作壓力比：a b 值為0.6~40℃.

恒壓供水設備運行控制全過程
             根據計算求得消火栓系統或自動噴水滅火系統中不利點所需的消防壓力P1，作為氣壓水罐的充氣壓力通過計算所選項定的報導壓水罐規格及a b 值，求得P2，并設定

         Ps1=P2+(0.02~0.03)
         Ps2=Ps1+(0.05+0.06)

       平時管道系統如有滲漏等到*壓情況，控制穩壓水泵不斷補水穩壓，在Ps1、Ps2（啟動、停止）反覆運行。一旦有火情，管道系統大量缺水，造成Ps1壓力下降（Ps1→Ps2）,降至P2時，發出報警信號，立即啟動消防泵（手動或自動啟動由設計人確定），消防泵啟動后，穩壓泵自動停止，直至消防泵停止運轉手動恢復“設備”的控制功能。
