軟起動柜產品概述：

    JJR2系列軟起動器是現代電力電子技術、計算機技術和現代控制理論相結合的新型起動設備，是傳統用于電動機起動的星三角轉換、自藕降壓、磁控降壓等起動設備的理想替代產品。

其主要作用有以下幾個方面:

◆ 有效降低了電動機的起動電流可減少配電容量，避免增容投資。

◆ 減小了電動機及負載設備的起動應力，延長了電動機及相關設備的使用壽命。

◆ 軟停車功能有效地解決了慣性系統的停車喘振問題，是傳統起動設備無法實現的。

◆ 完善可靠的保護功能，有效地保護了電動機及相關生產設備的使用安全。

◆ 電動機軟起動器智能化網絡化技術的應用使得電機控制技術適應了飛速發展的電力自

   動化技術的更高要求。

軟起動柜主要特點：

■ 完美的人性化設計:

◆ 外形美觀和結構合理的和諧統一

◆ 功能完善和操作簡便的和諧統一

◆ 牢固可靠和結構緊湊的和諧統一

◆ 工業產品精益求精的藝術化設計

■ 可靠的質量保證：

◆ 采用計算機模擬設計

◆ SMT貼片生產工藝

◆ 優異的電磁兼容性能

◆ 整機出廠前的高溫老化、振動試驗

■ 完善可靠的保護功能：

◆ 失壓、欠壓、過壓保護

◆ 軟起動器過熱、起動時間過長保護

◆ 輸入缺相、輸出缺相、三相不平衡保護

◆ 起動過流、運行過載、負載短路保護

■ 自主知識產權的產品：

◆ 外觀設計專利

◆ 自主軟件著作權

◆ 專有的電機起動和保護技術

◆ 獨有的檢測調試設備和工藝

■ 迅捷周到的售后服務：

◆ 可靠的性能和質量奠定優質服務的基礎

◆ 提供完善優異的配套設計方案

◆ 及時周到的使用咨詢

◆ 根據用戶意見不斷提高產品性能

軟起動柜使用條件:

供電電源: 市電、自備電站、柴油發電機組三相交流380V或660V士15%、50Hz，電

源容量應滿足軟起動器對電動機的起動要求。

適用電機: 鼠籠式三相異步電動機，電機額定功率應與軟起動器匹配。

起動頻率: 沒有要求，具體次數視負載情況而定。

冷卻方式: 自然風冷

防護等級: IP20

環境條件: 海拔3000米以下，環境溫度-25℃~+40℃之間，相對溫度90%以下，無凝

露、無易燃、易爆、易腐蝕性氣體、無導電性塵埃、室內通風良好、震動小于0.5G的地方。

注:本公司可為用戶提供在特殊條件下使用的產品，如防爆型、低溫型、高壓型軟起動器，其使用條件另行說明

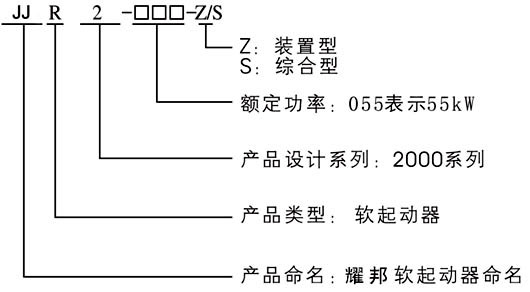

軟起動柜型號說明：

軟起動柜獨特功能：

■ 五種起動模式

◆ 斜坡電壓起動:一般用于對起動平穩性要求較高的場合，輸出電壓波形如圖1

◆ 限電流起動:一般用于對起動電流有嚴格限制要求的場合，電機電流變化波形如圖2

◆ 突跳十斜坡電壓起動:用于重載時靜摩擦力太大電機不能起轉的場合，起動波型如圖3

◆ 突跳十限電流起動:用于重載時靜摩擦力太大電機不能起轉的場合，起動波形如圖4

◆ 重載強激起動:用于重載起動困難時

■ 五級保護設定

為了適應不同的應用場合，JJR2系列軟起動器設有五個保護級別，分別為0:初級、

1：輕載、2：標準、3：重載、4：高級，由設置項F12設定，其中：

◆ 初級保護禁止了外接瞬停端子功能，同時僅保留了過熱、短路和起動時的輸入缺相保護，適用于需無條件緊急起動的場合，如消防泵等。

◆ 輕載、標準、重載三個保護級別具備完全的保護功能，區別在于電機過載熱保護時間曲

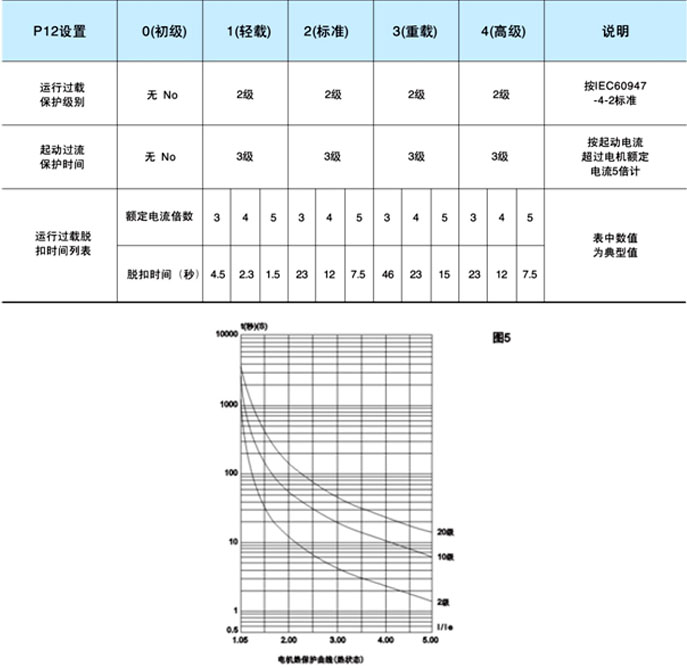

線不同其電機熱保護時間參數如表1和圖5

◆ 高級保護在起動時的保護標準更為嚴格，其他保護功能參數與標準保護設置相同

■ 按IEC60947-4-2標準的電機熱保護脫扣時間曲線：如圖5

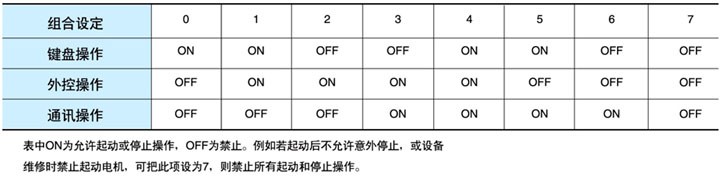

■ 7種組合控制方式：為了更靈活方便地對軟起動器進行起動和停止操作，設置了7種不同的操作組合方式供用戶根據需要進行選擇，設置項FD組合方式如表2：

■ 10項附加功能

◆ 延時起動功能：0-999秒，用倒計時顯示，計數為零時開始起動

◆ 運行延時輸出功能：0-999秒，從接到起動命令開始延時，延時則輸出觸點閉合

◆ 起動間隔延時功能：0-999秒延時期間顯示閃爍提示延時結束允許再次起動

◆ 過熱解除延時功能：0-999秒軟起動器過熱發生并解除后延時，以使軟起動器恢復至

涼態再允許起動

◆ 故障信息存儲功能：可存9個后發生的故障信息且失電不丟失

◆ 自動重起動功能：可設置9次自動重起動用于需長期連續運行的場合，如無人值守場合

◆ 0-20mA直流模擬輸出：實時指示電機電流，大負載300Ω

◆ 多功能顯示器：可準確顯示電源電壓、電機電流、視在功率、熱平衡等，可替代外加數

字表頭，節省投資

◆ 超強抗干擾面板設計：允許外引距離大于3米，當需要遠控面板操作時，可直接把軟起動器上的操作面板外引，無需額外投資

◆ 電流數值和額定值百分比兩種輸入方式:當電機功率小于軟起動器標稱功率時用電流

數值輸入方式可避免用額定值百分比輸入方式的繁瑣計算

■ 12種保護功能

◆ 外部故障輸入保護（瞬停端子、用于外加專用保護裝置，如熱繼電器等

◆ 失壓保護：軟起動器斷電且又來電后，無論控制端子處于何種位置，均不會自行起動，

以免造成傷害事故

◆ 起動時間過長保護:由于軟起動器參數設置不當或其它原因造成長時間起動不成功軟

起動器會自行保護

◆ 軟起動器過熱保護:溫度升至80℃士5℃時保護動作，動作時間<0.1秒;當溫度降至

55℃時（低），過熱保護解除

◆ 輸入缺相保護滯后時間: <3秒

◆ 輸出缺相保護滯后時間: <3秒

◆ 三相不平衡保護滯后時間:}3秒，以各相電流偏差大于50%士10%為基準

◆ 起動過流保護時間:持續大于電機額定工作電流5倍時的保護時間見表1

◆ 運行過載保護時間:以電機額定工作電流為基準作反時限熱保護，脫扣保護時間曲線

如圖5

◆ 電源電壓過低保護滯后時間:當電源電壓低于極限值50%時，保護動作時間<0.5秒，

否則低于設定值時保護動作時間<3秒

◆ 電源電壓過高保護滯后時間:當電源電壓高于極限值130%時，保護動作時間<0.5秒;

否則高于設定值時保護動作時間<3秒。

◆ 負載短路保護滯后時間: <0.1秒短路，電流為軟起動器標稱電機電流額定值10倍以上。

■ 可無限擴充的微機接口與通訊軟件

◆ JJR2系列軟起動器在出廠時已配置RJ-45標準網線插座和DB9插座，并內置了RS232

和RS485接口用戶可按不同的需求，選配以下選件:

◆ 計算機集散式控制通訊軟件

◆ DeviceNet接口卡及通訊軟件

◆ DeviceNet/Modbus/Profibus網關。

◆ 集群用戶提出的其他配置要求

主回路接線圖

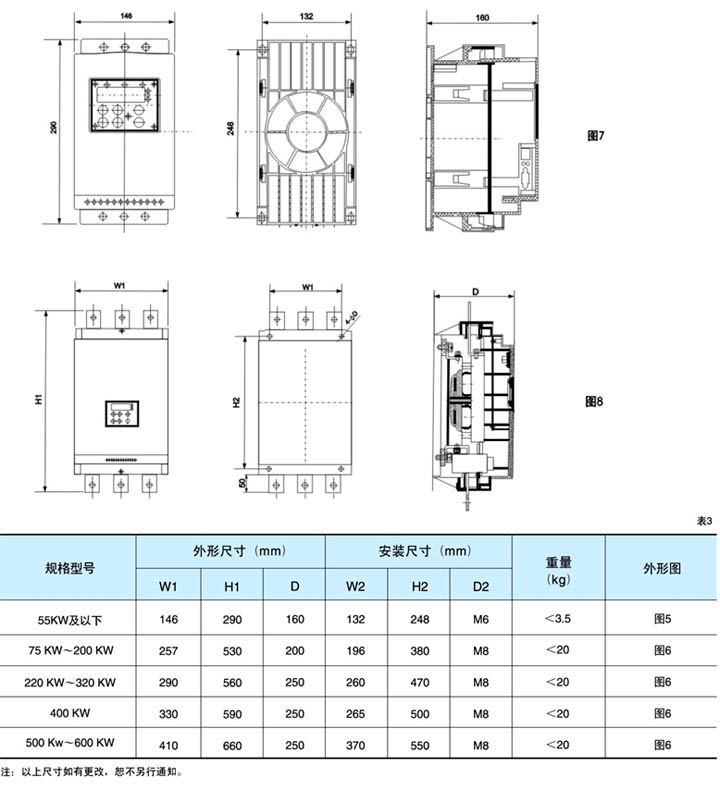

外形及安裝尺寸
