在沒有安裝聯軸器前，檢查電機的旋轉方向和水泵的旋轉方向是否一致。通過調整機械支腳下墊片的厚度，調整軸的中心，對中不當，將會破壞聯軸器、水泵及電機的軸承。

   1.1多級泵聯軸器不合理的安裝形式

   水泵和電機軸不合理的三種結構形式：

   形式一：角度偏移

  形式二：水泵軸中心線偏移

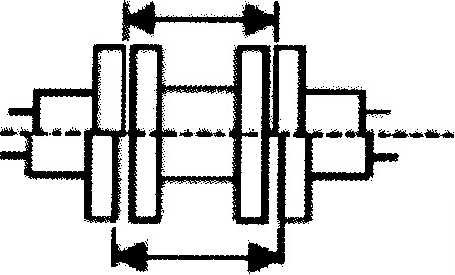

   形式三：水泵聯軸器軸向距離偏移

  2 多級泵聯軸器安裝

   根據多級泵聯軸器安裝手冊仔細安裝泵端聯軸器和電機端聯軸器。

   2.1 多級泵軟機械支腳的檢驗

在聯軸器校準之前，水泵和驅動機必須對“軟支腳”進行定位檢查。如果在機器支腳與底座之間存在空隙，先后松開機器支腳的固定點并用測隙規檢測。如果空隙大于0 . 05 毫米，則空隙必須用薄墊片補償。如果底座還沒有被灌漿，“軟支腳”也可以通過重新調整底座得到補償。

   如果水泵或驅動機沒有正確的安裝在底座上，那么會產生由于管口荷載引起的間歇振動和過大的不對中程度。

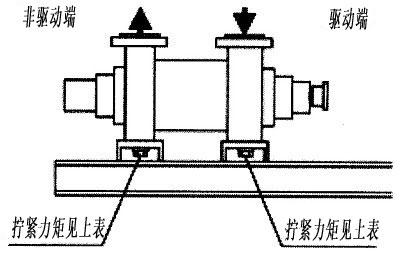

   2.2 水泵支腳擰緊扭矩

   為了傳遞力及力矩，緊定螺栓必須擰緊在泵支腳上。為了彌補由于水泵的熱膨脹可能產生的松動，非驅動端不必像驅動端擰得那樣緊。驅動端和非驅動端系緊螺釘?shù)臄Q緊力矩見下表。

    2.3 多級泵聯軸器校準對中程序概要

   在泵和電機被聯接在一起之前，校正聯軸器，并根據泵上的轉向箭頭檢查電機的轉動方向。

   撓性聯軸器需要通過在（殼體、驅動機）支腳下放薄墊片來仔細的校正軸心線，校正時的粗心大意將導致聯軸器的損壞以及水泵和電機軸承的損壞。

   在特殊的場合，多級泵聯軸器的安裝和校正必須按照聯軸器制造商所提供的說明書進行。例如聯軸節之間的規定間距必須遵守。

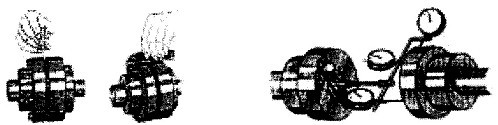

   對于多級泵標準的無加長段撓性聯軸器，可用一根精密的直尺靠在聯軸器外緣任意幾點的緯線上觀察與軸的平行程度，并用厚塞規在幾個對應位置卜控制規定的兩個聯軸節間的距離。

   用測量表的校正

   如果要求更精確的校正（在轉速＞3600rPm 或有加長段的情況下），校正應用千分表在徑向和軸向進行（見圖），大的端面跳動是0.05mm （在聯軸節的直徑處），盡量達到小于0.03mm , 大徑向跳動是0 .1mm （在聯軸節的直徑處），盡量達到小于0.05mm 。

   較高溫度

    在使用溫度較高（大約大于130 ℃ ），應在水泵運轉時的高溫條件下進行終校正。如果誤差大于上面所給的允許值，要找出原因，并排除。在多數情況下，是由于鄰近管路的膨脹對水泵管口產生了高的力和力矩。

    2.4 多級泵聯軸器罩

   水泵必須在安裝聯軸器罩后方可工作。每次校準對中檢查之后聯軸器罩必須立即重檢查多級泵聯軸器罩的正確安裝、是否牢固和與水泵聯軸器的距離。
