產品使用范圍

QJB-W型系列污泥回流泵是在潛水?dāng)嚢铏C(jī)生產技術基礎上開發出的新型產品，該泵為二級污水處理廠混合液回流、反銷化脫氨除氨的專用設備，并可用于地面給排水時抽凈化水；灌溉和控制水道系統；廢水處理過程中再循環或泥漿抽吸回路中需要微揚程、大流量場所。

產品使用條件

1、連續運行時，介質溫度不高于40℃

2、介質PH值為5-9。

3、大潛沒深度1 0m

QJB-W型系列污泥回流泵結構介紹

專門設計的裝置部件和設備備件使污泥回流泵達到佳性能。

電纜：電纜采用特制水密電纜；

接線盒：接線盒是全封閉的，與周圍液體和定子箱是隔離的；

電機：50Hz鼠籠式3相潛水異步電動機，F(xiàn)級絕緣，防護等級IP68。電機由周圍介質冷卻；

軸：電動機的軸采用不銹鋼材料制作，轉子作動平衡試驗；

密封：靜密封為0型密封圈。軸密封為機械密封，將油室與周圍介質隔離；

軸承：采用進口軸承，設計使用壽命可達1000小時以上；

油室：油用于潤滑和冷卻機械密封摩擦，并隔離滲透液；

葉輪：葉輪有三枚葉片，葉片寬而薄，表面光滑呈后掠式，高效、無阻運轉，且具有自清功能

進口錐管：進口錐管的目的是為了形成好的流動狀態；

排出接頭：排出接頭用于將進口錐管固定在出水管上；

引導裝置：引導裝置由兩根管子(導管)和上方導管夾具所組成。

產品特點

按微揚程大流量專門設計，效率高；

抗堵塞、纏繞，使用可靠；

采用新的密封材料，可以安全連續運行1000小時以上；

結構緊湊，安裝維修方便；

主機采用；中壓成形結構，體積小，精度高，耐腐蝕無噪音；

內設漏電漏水及電機過載保護(報警)裝置，確保產品安全與可靠。

QJB-W型系列污泥產品技術性能表

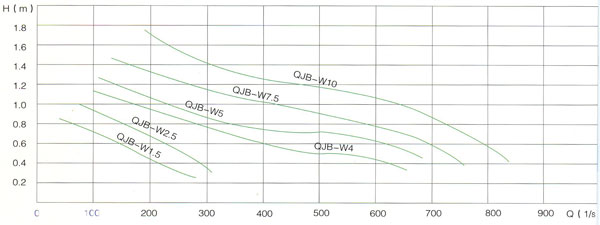

性能曲線圖

安裝：

正確安裝使用是QJB-W型污泥回流泵能長久、正常運轉的基本保證。污泥回流泵采用自動耦合安裝系統，不用任何機械拆卸便可以迅速提升設備進行檢查和維護。

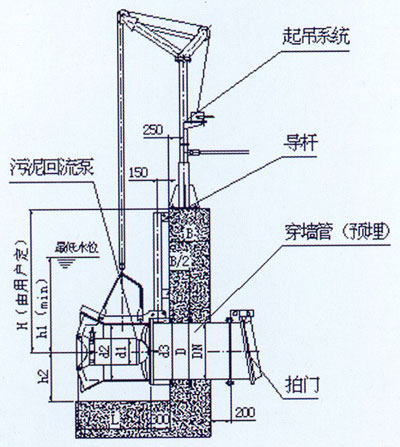

污泥回流泵產品安裝尺寸
