SG型管道增壓泵
SG型管道泵是為增壓輸送，解決管道壓力過低而研制的新穎泵，比目前應用臥式離心泵具有很大的優越性。由于采用先進機械密封，電機主軸直接安裝葉輪，故有效率高，耗電省，結構緊湊，體積小，重量輕，裝修方便等特點，并可根據揚程與流量需要并串聯使用。
【SG型管道泵】產品簡介：
SG型管道增壓泵（簡稱：管道泵）是為了高層建筑增壓送水，解決管道壓力過低而研制的新式立式單級離心泵，比目前應用的臥式離心泵具有很大的優越性。由于采用先進的機械密封，電機主軸直接按裝葉輪，幫有漏損少、效率高、耗電省、結構緊湊、體積小、重量輕、裝修方便，并可根據揚程與流量的需要采用并串聯使用等特點。該泵做為常規離心泵的換代產品，代替了多種老式泵，目前已廣泛應用于各行業，已成普遍趨勢。

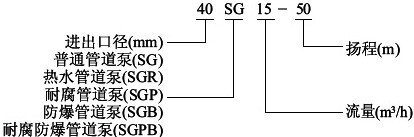

【SG型管道增壓泵】型號意義：
【SG型管道增壓泵】使用條件：
1、進口管水壓不大于3公斤/厘米2。
2、水質為清水，不應有纖維或固體顆粒，對熱水應為軟水。
3、介質溫度：冷水不低于0℃。
4、周圍環境溫度不超過±45℃。
5、電源電壓為380V，部分為220V。
注意：選用時按使用介質的情況選擇相應型號；對于特殊介質，訂貨時應特別注明，以便廠家?guī)椭x擇或特殊加工。
【SG型管道增壓泵】產品用途：
SG型立式管道增壓泵主要適用于高層建筑，園林噴灌，管道增壓，冷熱水循環，易燃易爆液體與腐蝕性液體輸送及各種鍋爐，供水、暖通、化工、石油管道設備配套。
1.SG型管道泵適用于高層建筑增壓送水，園林噴灌，冷卻塔上水，遠距離輸水，空調，制冷沖洗，浴室等冷暖水循環加壓。使用溫度80℃以下。
2. SGR型熱水管道泵適用于采暖，鍋爐等行業的高溫熱水增壓循環。使用溫度150℃以下。
3. SGP型不銹鋼管道泵適用于輸送食品，制藥，造酒。化工等行業的工藝流程中腐蝕介質，使用溫度100℃以下。
4. SGB系列防爆管道泵適用于輸送無腐蝕液體，有甲烷或煤礦井下固定設備I類及工廠IIA，IIB級，溫度組別為T1，T2，T3，T4組存在爆炸性混合物的其它工業場所。使用溫度80℃以下。
5. SGPB系列耐腐防爆管道泵適用于輸送化工，制藥，石油，食品，國防等工業腐蝕液體，有甲烷或煤礦井下固定設備I類及工廠IIA，IIB級，溫度組別為T1，T2，T3，T4組存在爆炸性混合物的其它工業場所。使用溫度140℃以下
【SG型管道增壓泵】性能參數：
|
型號 |
口徑
(mm) |
流量
(m3/h) |
揚程
(m) |
電機功率
(kw) |
電壓
(v) |
轉速
(r/min) |
|
15SG0.6-5
|
15
|
0.6
|
5
|
0.04
|
220
|
2800
|
|
15SG1.8-10
|
15
|
1.8
|
10
|
0.12
|
220
|
2800
|
|
20SG2-8
|
20
|
2
|
8
|
0.12
|
220
|
2800
|
|
20SG3-14
|
20
|
3
|
14
|
0.25
|
220
|
2800
|
|
20SG3-30
|
20
|
3
|
30
|
0.75
|
220
|
2800
|
|
25SG2.5-15
|
25
|
2.5
|
15
|
0.25
|
220
|
2800
|
|
25SG4-20
|
25
|
4
|
20
|
0.75
|
220
|
2800
|
|
25SG3-30
|
25
|
3
|
30
|
0.75
|
220
|
2800
|
|
32SG5-20
|
32
|
5
|
20
|
0.75
|
220
|
2800
|
|
40SG5-8
|
40
|
5
|
8
|
0.25
|
220
|
2800
|
|
40SG6-20
|
40
|
6
|
20
|
0.75
|
220
|
2800
|
|
50SG10-7.5
|
50
|
10
|
7.5
|
0.75
|
220
|
2800
|
|
50SG10-15
|
50
|
10
|
15
|
0.75
|
220
|
2800
|
|
25SG4-20
|
25
|
4
|
20
|
0.75
|
380
|
2800
|
|
25SG3-30
|
25
|
3
|
30
|
0.75
|
380
|
2800
|
|
25SG6.5-30
|
25
|
6.5
|
30
|
1.5
|
380
|
2800
|
|
25SG10-50
|
25
|
10
|
50
|
4
|
380
|
2800
|
|
32SG5-20
|
32
|
5
|
20
|
0.75
|
380
|
2800
|
|
32SG8-30
|
32
|
8
|
30
|
1.5
|
380
|
2800
|
|
32SG15-40
|
32
|
15
|
40
|
4
|
380
|
2800
|
|
32SG12-50
|
32
|
12
|
50
|
4
|
380
|
2800
|
|
32SG14-80
|
32
|
14
|
80
|
7.5
|
380
|
2800
|
|
40SG6-20
|
40
|
6
|
20
|
0.75
|
380
|
2800
|
|
40SG9-30
|
40
|
9
|
30
|
1.5
|
380
|
2800
|
|
40SG18-40
|
40
|
18
|
40
|
4
|
380
|
2800
|
|
40SG15-50
|
40
|
15
|
50
|
4
|
380
|
2800
|
|
40SG18-65
|
40
|
18
|
65
|
7.5
|
380
|
2800
|
|
40SG15-80
|
40
|
15
|
80
|
7.5
|
380
|
2800
|
|
50SG10-7.5
|
50
|
10
|
7.5
|
0.75
|
380
|
2800
|
|
50SG10-15
|
50
|
10
|
15
|
0.75
|
380
|
2800
|
|
50SG12-25
|
50
|
12
|
25
|
1.5
|
380
|
2800
|
|
50SG15-30
|
50
|
15
|
30
|
2.2
|
380
|
2800
|
|
50SG18-40
|
50
|
18
|
40
|
4
|
380
|
2800
|
|
50SG16-50
|
50
|
16
|
50
|
4
|
380
|
2800
|
|
50SG20-65
|
50
|
20
|
65
|
7.5
|
380
|
2800
|
|
50SG25-80
|
50
|
25
|
80
|
15
|
380
|
2800
|
|
50SG30-100
|
50
|
30
|
100
|
22
|
380
|
2800
|
|
65SG30-15
|
65
|
30
|
15
|
2.2
|
380
|
2800
|
|
65SG30-27
|
65
|
30
|
27
|
4
|
380
|
2800
|
|
65SG40-40
|
65
|
40
|
40
|
7.5
|
380
|
2800
|
|
65SG30-50
|
65
|
30
|
50
|
7.5
|
380
|
2800
|
|
65SG50-65
|
65
|
50
|
65
|
15
|
380
|
2800
|
|
65SG40-80
|
65
|
40
|
80
|
18.5
|
380
|
2800
|
|
65SG45-100
|
64
|
45
|
100
|
22
|
380
|
2800
|
|
80SG35-20
|
80
|
35
|
20
|
4
|
380
|
2800
|
|
80SG50-30
|
80
|
50
|
30
|
7.5
|
380
|
2800
|
|
80SG70-40
|
80
|
70
|
40
|
15
|
380
|
2800
|
|
80SG60-50
|
80
|
60
|
50
|
15
|
380
|
2800
|
|
80SG80-65
|
80
|
80
|
65
|
22
|
380
|
2800
|
|
80SG70-80
|
80
|
70
|
80
|
22
|
380
|
2800
|
|
80SG55-100
|
80
|
55
|
100
|
30
|
380
|
2800
|
|
100SG40-18
|
100
|
40
|
18
|
4
|
380
|
2800
|
|
100SG50-30
|
100
|
50
|
30
|
7.5
|
380
|
2800
|
|
100SG70-40
|
100
|
70
|
40
|
15
|
380
|
2800
|
|
100SG60-50
|
100
|
60
|
50
|
15
|
380
|
2800
|
|
100SG80-65
|
100
|
80
|
65
|
22
|
380
|
2800
|
|
100SG75-78
|
100
|
75
|
78
|
22
|
380
|
2800
|
|
100SG100-60
|
100
|
100
|
60
|
30
|
380
|
2800
|
|
100SG55-100
|
100
|
55
|
100
|
30
|
380
|
2800
|
|
125SG80-18
|
125
|
80
|
18
|
7.5
|
380
|
1450
|
|
150SG100-15
|
150
|
100
|
15
|
7.5
|
380
|
1450
|
|
150SG140-26
|
150
|
140
|
26
|
18.5
|
380
|
1450
|
|
150SG160-40
|
150
|
160
|
40
|
30
|
380
|
2800
|
|
150SG200-50
|
150
|
200
|
50
|
37
|
380
|
2800
|
|
150SG220-65
|
150
|
220
|
65
|
55.5
|
380
|
2800
|
|
150SG170-180
|
150
|
170
|
180
|
55.5
|
380
|
2800
|
|
200SG200-20
|
200
|
200
|
20
|
18.5
|
380
|
1450
|
|
200SG200-35
|
200
|
200
|
35
|
30
|
380
|
2800
|
|
200SG200-44
|
200
|
200
|
44
|
37
|
380
|
2800
|
|
200SG240-60
|
200
|
240
|
60
|
55.5
|
380
|
2800
|
|
200SG200-75
|
200
|
200
|
75
|
55.5
|
380
|
2800
|
|
250SG380-22
|
250
|
380
|
22
|
37
|
380
|
1450
|
|
250SG500-30
|
250
|
500
|
30
|
55
|
380
|
1450
|
|
300SG400-20
|
250
|
500
|
30
|
37
|
380
|
1450
|
|
300SG500-30
|
300
|
500
|
30
|
55
|
380
|
1450
|
|
350SG800-20
|
350
|
800
|
20
|
55
|
380
|
1450
|
|
400SG1000-18
|
400
|
1000
|
18
|
55
|
380
|
1450
|
|
500SG1200-15
|
500
|
1200
|
15
|
55
|
380
|
1450
|
|
500SG800-20
|
500
|
800
|
20
|
55
|
380
|
1450
|

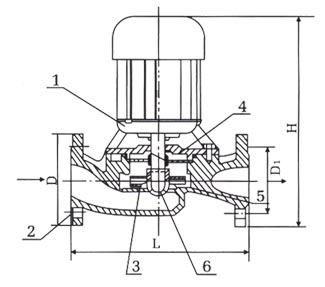

【SG型管道增壓泵】結構圖：
|
|
結 構
如圖所示：該泵主要由電機和泵兩部分組成。電機為派生立式電機：泵由泵體、葉輪、機械密封等零件組成。其連接過程為：電機①的加長軸上連裝機械密封④、葉輪③、并用墊圈⑤和螺母⑥緊固；泵體②和電機蓋之間加一“o”型密封圈，然后用螺栓將兩者聯接牢固；泵與電機之間用密封擋水圈隔開，以防水外漏時，能保護電機安全運行。 |
【SG型管道增壓泵】安裝尺寸：
|
泵型號 |
安裝尺寸連接法蘭按（jb78-59）標準制造
|
重量
|
|||||||
|
l
|
h
|
d
|
d1
|
d2
|
b
|
d
|
nn
|
（kg）
|
|
|
15SG0.6-5
|
165
|
190
|
1/2管牙
|
5
|
|||||
|
15SG1.8-10
|
230
|
300
|
1/2管牙
|
11
|
|||||
|
20SG2-8
|
230
|
300
|
3/4管牙
|
12
|
|||||
|
20SG3-14
|
260
|
320
|
3/4管牙
|
16
|
|||||
|
20SG3-30
|
310
|
360
|
3/4管牙
|
29
|
|||||
|
25SG2.5-15
|
270
|
340
|
100
|
75
|
60
|
14
|
12
|
4
|
18
|
|
25SG4-20
|
270
|
370
|
100
|
75
|
60
|
14
|
12
|
4
|
23
|
|
25SG3-30
|
290
|
370
|
100
|
75
|
60
|
14
|
12
|
4
|
30
|
|
32SG5-20
|
260
|
380
|
120
|
90
|
70
|
16
|
14
|
4
|
28
|
|
40SG5-8
|
260
|
350
|
130
|
100
|
80
|
16
|
14
|
4
|
19
|
|
40SG6-20
|
260
|
390
|
130
|
100
|
80
|
16
|
14
|
4
|
30
|
|
50SG10-7.5
|
255
|
390
|
140
|
110
|
90
|
16
|
14
|
4
|
32
|
|
50SG10-15
|
260
|
400
|
140
|
110
|
90
|
16
|
14
|
4
|
31
|
|
25SG4-20
|
260
|
370
|
100
|
75
|
60
|
14
|
12
|
4
|
23
|
|
25SG-3-30
|
290
|
370
|
100
|
75
|
60
|
14
|
12
|
4
|
28
|
|
25SG6.5-30
|
290
|
420
|
100
|
75
|
60
|
14
|
12
|
4
|
37
|
|
25SG10-50
|
350
|
500
|
115
|
85
|
65
|
16
|
14
|
4
|
58
|
|
32SG5-20
|
260
|
380
|
120
|
90
|
70
|
16
|
14
|
4
|
28
|
|
32SG8-30
|
290
|
420
|
120
|
90
|
70
|
16
|
14
|
4
|
38
|
|
32SG15-40
|
350
|
510
|
135
|
100
|
78
|
18
|
18
|
4
|
60
|
|
32SG12-50
|
350
|
510
|
135
|
100
|
78
|
18
|
18
|
4
|
61
|
|
32SG14-80
|
420
|
540
|
135
|
100
|
78
|
18
|
18
|
4
|
98
|
|
40SG6-20
|
260
|
390
|
130
|
100
|
80
|
16
|
14
|
4
|
30
|
|
40SG9-30
|
290
|
430
|
130
|
100
|
80
|
16
|
14
|
4
|
40
|
|
40SG18-40
|
350
|
420
|
145
|
110
|
85
|
18
|
18
|
4
|
61
|
|
40SG15-50
|
350
|
420
|
145
|
110
|
85
|
18
|
18
|
4
|
62
|
|
40SG18-65
|
420
|
550
|
145
|
110
|
85
|
18
|
18
|
4
|
98
|
|
40SG15-80
|
420
|
550
|
145
|
110
|
85
|
18
|
18
|
4
|
100
|
|
50SG10-7.5
|
255
|
390
|
140
|
110
|
90
|
16
|
14
|
4
|
30
|
|
50SG10-15
|
260
|
400
|
140
|
110
|
90
|
16
|
14
|
4
|
31
|
|
50SG12-25
|
290
|
430
|
140
|
110
|
90
|
16
|
14
|
4
|
42
|
|
50SG15-30
|
300
|
440
|
140
|
110
|
90
|
16
|
14
|
4
|
45
|
|
50SG18-40
|
350
|
530
|
160
|
125
|
100
|
20
|
18
|
4
|
64
|
|
50SG16-50
|
350
|
530
|
160
|
125
|
100
|
20
|
18
|
4
|
65
|
|
50SG20-65
|
420
|
560
|
160
|
125
|
100
|
20
|
18
|
4
|
101
|
|
50SG25-80
|
420
|
560
|
160
|
125
|
100
|
20
|
18
|
4
|
102
|
|
65SG30-100
|
420
|
690
|
160
|
125
|
100
|
20
|
18
|
4
|
165
|
|
65SG30-15
|
280
|
450
|
160
|
130
|
110
|
16
|
14
|
4
|
45
|
|
65SG30-27
|
310
|
540
|
160
|
130
|
110
|
16
|
14
|
4
|
68
|
|
65SG40-40
|
360
|
570
|
180
|
145
|
120
|
20
|
18
|
4
|
103
|
|
65SG30-50
|
360
|
570
|
180
|
145
|
120
|
20
|
18
|
4
|
105
|
|
65SG50-65
|
420
|
720
|
180
|
145
|
120
|
20
|
18
|
4
|
168
|
|
65SG40-80
|
420
|
720
|
180
|
145
|
120
|
20
|
18
|
4
|
270
|
|
65SG45-100
|
470
|
780
|
180
|
145
|
120
|
20
|
18
|
4
|
230
|
|
80SG35-20
|
310
|
560
|
185
|
150
|
125
|
18
|
18
|
4
|
70
|
|
80SG50-30
|
340
|
590
|
185
|
150
|
125
|
18
|
18
|
4
|
100
|
|
80SG70-40
|
400
|
730
|
195
|
160
|
135
|
22
|
18
|
4
|
173
|
|
80SG60-50
|
400
|
730
|
195
|
160
|
135
|
22
|
18
|
4
|
175
|
|
80SG80-65
|
470
|
800
|
195
|
160
|
135
|
22
|
18
|
8
|
233
|
|
80SG70-80
|
470
|
800
|
195
|
160
|
135
|
22
|
18
|
8
|
235
|
|
80SG55-100
|
520
|
850
|
195
|
160
|
135
|
22
|
18
|
8
|
290
|
|
100SG40-18
|
310
|
570
|
205
|
170
|
145
|
18
|
18
|
4
|
75
|
|
100SG50-30
|
340
|
600
|
205
|
170
|
145
|
18
|
18
|
4
|
100
|
|
100SG70-40
|
400
|
750
|
215
|
180
|
155
|
22
|
18
|
8
|
180
|
|
100SG60-50
|
400
|
750
|
215
|
180
|
155
|
22
|
18
|
8
|
185
|
|
100SG80-65
|
470
|
810
|
215
|
180
|
155
|
22
|
18
|
8
|
245
|
|
100SG75-78
|
470
|
810
|
215
|
180
|
155
|
24
|
18
|
8
|
250
|
|
100SG100-60
|
500
|
870
|
215
|
180
|
155
|
24
|
18
|
8
|
300
|
|
100SG55-100
|
500
|
870
|
215
|
180
|
155
|
24
|
18
|
8
|
300
|
|
125SG80-18
|
520
|
690
|
245
|
210
|
185
|
24
|
18
|
8
|
155
|
|
150SG100-15
|
520
|
710
|
280
|
240
|
210
|
22
|
23
|
8
|
160
|
|
150SG140-26
|
550
|
830
|
280
|
240
|
210
|
22
|
23
|
8
|
300
|
|
150SG160-40
|
550
|
900
|
280
|
240
|
210
|
22
|
23
|
8
|
350
|
|
150SG200-50
|
720
|
925
|
280
|
240
|
210
|
22
|
23
|
8
|
370
|
|
150SG220-65
|
720
|
1050
|
280
|
240
|
210
|
26
|
23
|
8
|
450
|
|
150SG170-180
|
720
|
1050
|
280
|
240
|
210
|
26
|
23
|
8
|
500
|
|
200SG200-20
|
550
|
860
|
335
|
295
|
265
|
26
|
23
|
8
|
300
|
|
200SG200-35
|
720
|
925
|
335
|
295
|
265
|
26
|
23
|
8
|
370
|
|
200SG200-44
|
720
|
950
|
335
|
295
|
265
|
28
|
23
|
8
|
390
|
|
200SG240-60
|
720
|
1080
|
335
|
295
|
265
|
28
|
23
|
8
|
500
|
|
200SG200-75
|
720
|
1080
|
335
|
295
|
265
|
28
|
23
|
8
|
520
|
|
250SG380-22
|
680
|
1020
|
390
|
350
|
320
|
28
|
23
|
12
|
430
|
|
350SG500-30
|
700
|
1100
|
390
|
350
|
320
|
28
|
23
|
12
|
550
|
|
300SG400-20
|
680
|
1050
|
440
|
400
|
368
|
28
|
23
|
12
|
460
|
|
300SG500-30
|
700
|
1130
|
440
|
400
|
368
|
28
|
23
|
12
|
580
|
|
350SG800-20
|
750
|
1180
|
500
|
460
|
428
|
30
|
23
|
16
|
600
|
|
400SG1000-18
|
800
|
1210
|
565
|
515
|
482
|
32
|
23
|
16
|
650
|
|
500SG1200-15
|
850
|
1240
|
670
|
620
|
585
|
34
|
25
|
20
|
750
|
|
500SG800-20
|
850
|
1240
|
670
|
620
|
585
|
34
|
25
|
20
|
750
|
【SG型管道增壓泵】安裝：
裝配與拆卸
1.把所有待裝的零部件擦洗干凈。
2.在電機主軸上裝機械密封，在機械密封動、靜環配合的表面，加少量潔凈的透平油或20號機油。
3.裝葉輪，用葉輪螺母緊固。
4.裝"0"型圈，把泵體與電機端蓋用螺栓緊詞。注意使葉輪前蓋板與泵體間隙為2十0.5毫米，葉輪進口外圈與泵體保證一定的運轉間隙。
5.拆卸順序與此相反。
安裝與使用
1.用橡膠墊圈與螺栓把泵體兩端法蘭與管路法蘭連接好，即完成按裝。為了使用與維修方便，在泵的進、出口管路上均應按裝一只調節閥。
2.打開進口調節閥， 使水進入泵中，以保持密封腔內充滿液體（否則會研損密封），關閉出口閥。
3.接通電源，點動確定正確轉向。
4.轉向確定后，使泵啟動、運轉。
5.調節出口閥開度， 使泵在設計點附近運行，據泵的額定流量和揚程附近。〔為此，好在出口法蘭附近裝一只壓力表）。注意:本泵嚴禁缺水運轉，以免損壞密封件。
1.把所有待裝的零部件擦洗干凈。
2.在電機主軸上裝機械密封，在機械密封動、靜環配合的表面，加少量潔凈的透平油或20號機油。
3.裝葉輪，用葉輪螺母緊固。
4.裝"0"型圈，把泵體與電機端蓋用螺栓緊詞。注意使葉輪前蓋板與泵體間隙為2十0.5毫米，葉輪進口外圈與泵體保證一定的運轉間隙。
5.拆卸順序與此相反。
安裝與使用
1.用橡膠墊圈與螺栓把泵體兩端法蘭與管路法蘭連接好，即完成按裝。為了使用與維修方便，在泵的進、出口管路上均應按裝一只調節閥。
2.打開進口調節閥， 使水進入泵中，以保持密封腔內充滿液體（否則會研損密封），關閉出口閥。
3.接通電源，點動確定正確轉向。
4.轉向確定后，使泵啟動、運轉。
5.調節出口閥開度， 使泵在設計點附近運行，據泵的額定流量和揚程附近。〔為此，好在出口法蘭附近裝一只壓力表）。注意:本泵嚴禁缺水運轉，以免損壞密封件。
【SG型管道增壓泵】故障原因及排除方法：
|
故障 |
原因
|
排除方法
|
|
1、水泵不出水
|
注入水泵的水不免，旋轉方向不對，葉輪流道堵塞。
|
再往水泵內注水，輸通葉輪流產，調正旋轉方向。
|
|
2、水泵流量不足
|
水泵部分淤塞，轉數太低，葉輪損壞，出口閥開度過大。
|
清洗耳恭聽水泵及管子，更換葉輪，增加水泵軸轉數，調節出口閥。
|
|
3、出口壓力不足
|
液體中有空氣，轉速太低葉輪損壞，出口閥開度過大。
|
排除液體中空氣，增加泵轉速，更換葉輪，調小出口閥。
|
|
4、泵消耗功率過大
（電機發熱） |
機械缺陷如運轉間隙過小，電機軸彎，螺栓松動等，泵在太大的流量下工作即泵在遠低于額定揚程下工作。
|
檢查機械部分及時調整處理，調節器正出口閥使泵在額定流量和揚程附近工作。
|
|
5、水泵振動
|
管道系統支撐不好，葉輪部分堵塞造成不平衡產生氣蝕，液體中有空氣。
|
檢查泵支撐部門，擰緊螺母，輸通葉輪使其平衡，排除空氣。
|
|
6、水泵漏水
|
機械密封損壞，O型圈損壞，泵體漏水。
|
更換機械密封及O型圈，焊接泵體漏水處。
|
|
7、水泵噪音過重
|
軸承過熱缺油，水泵負荷過生重。
|
軸承處加油，按4排除。
|
